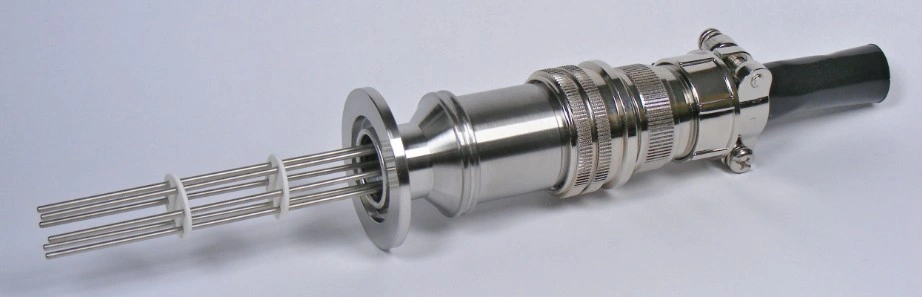

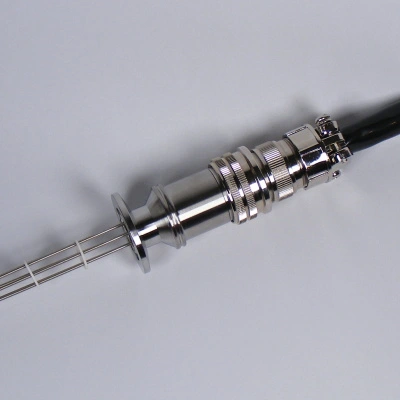

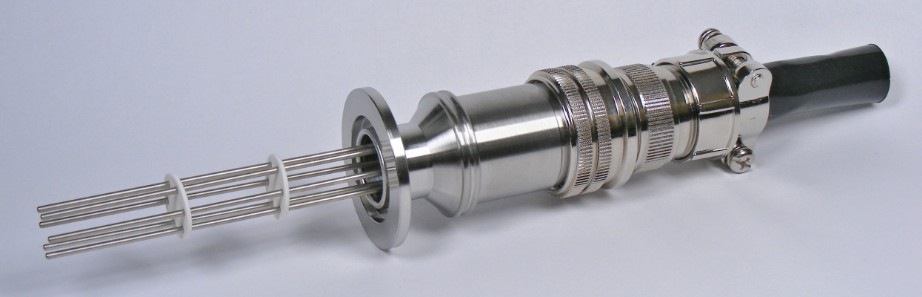

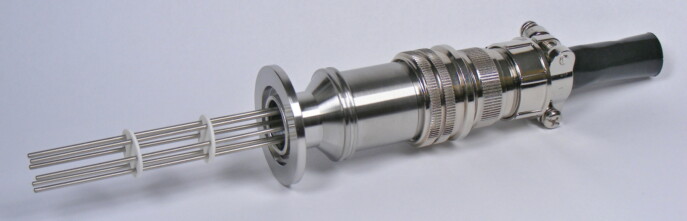

Jednostranné více-pinové průchodky s konektorem MIL-C-5015
Tyto multipólové vakuové průchodky mají na straně atmosféry kruhový závitový konektor typu MIL-C-5015. Jednotlivé kontakty jsou od pláště průchodky izolovány a dimenzovány na 700V o max. proudovém zatížení 10A. Na straně vakua jsou volné vývody. Konektor typu MIL-C-5015 je součástí dodávky. Montáž průchodky se provádí pomocí příruby ISO-KF, těsnění a spojovací svorka není součástí dodávky.
Technické parametry:
| Materiál kontaktu | Alumel® nebo molybden |
| Izolátor | Keramika z oxidu hlinitého |
| Připojení konektoru | Převlečná matice se závitem |
| Montáž průchodky | Vakuový rychlospoj |
| Vakuové aplikace | HV a UHV |
| Teplotní rozsah (nutno zvolit odpovídající typ těsnění) | -40 až +450°C |
| Max. rychlost změny teploty | 25°C/min |
| Max. proudová zatížitelnost kontaktu | 10A |
| Max. napětí | 700V |
| Počet pinů | 4 až 35 |
| Teplotní rozsah konektoru na straně atmosféry | 0°C až +35°C |
