VNA15 - Řídící systém pro vakuovou napařovací aparaturu

Řídící systém pro vakuovou aparaturu
    Řídící systém je určen pro řízení malé vakuové napařovací aparatury s jedním odpařovačem. Systém je navržen pro připojení na klasický vakuový systém s turbomolekulární vývěvou. Součástí řídícího systému je i regulovatelný zdroj pro pohon rotačního systému.
    Systém se skládá ze dvou částí, samotné řídící jednotky a zdroje pro odpařovač.
    Řídící jednotka je vestavěna do 19“ stolní skříně výšky 6U a hloubky 400mm. Skládá se ze dvou rámů výšky 3U. Dno je uzpůsobeno pro pevnou montáž na pracovní desku vakuové aparatury a je opatřené speciální průchodkou pro instalaci kabelů.

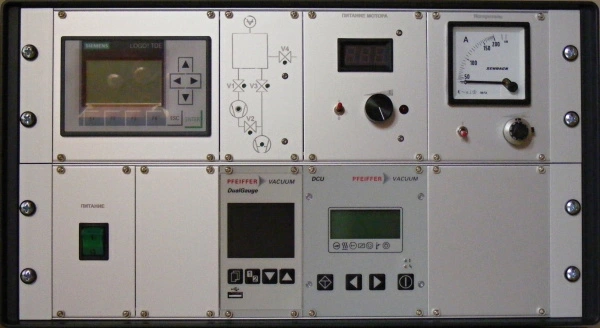

V horním rámu se nachází:
  • PLC s terminálem pro obsluhu vakuového systému
  • Grafické schéma vakuového systému
  • Zdroj pro rotační systém
  • Ampérmetr a ovládací prvky zdroje odpařovače

Ve spodním rámu jsou osazeny:
  • Hlavní vypínač s odrušovacím filtrem
  • Rezervní prostor pro další přístroje
  • Vakuoměr
  • Kontrolér pro turbomolekulární vývěvu
  • Rezervní prostor pro další přístroje

    Zdroj odpařovače je v samostatném ocelovém rozvaděči, mechanicky uzpůsoben pro osazení na rám vakuové aparatury. Kromě zdroje pro odpařovač je v rozvaděči umístěno i jištění pro rotační vývěvu a kompresor. Zásuvka kompresoru je vypínaná dle tlaku ve vzdušníku kompresoru.
