Rekonstrukce vakuové napařovací aparatury Chirana PP300

     Jednalo se o školní vakuovou napařovací aparaturu pro laboratorní účely vyrobenou v roce 1964 a rekonstruovanou v roce 1968. Průměr recipientu 300mm, vakuový systém s difúzní vývěvou. Ventily s ručním pohonem. Aparatura sloužila až do roku 2014 jako školní laboratorní zařízení.
     Rekonstrukce v podstatě znamenala stavbu nového zařízení s využitím některých původních dílů. Z původní aparatury se podařilo zachovat a samozřejmě zrenovovat vakuovou komoru včetně zvedacího systému, deskový ventil (V1) a difúzní vývěvu. Nová koncepce aparatury byla pojata tak aby zařízení splňovalo dnešní nároky na potřeby školní laboratoře kde je využíváno a splňovalo aktuální požadavky na komfort a bezpečnost provozu zařízení. Zařízení bylo osazeno do rámu z Al profilů s částí pro montáž 19“ přístrojů. Vybaveno novou moderní elektroinstalací s řídícím systémem na platformě průmyslového PC. Průmyslové PC bylo osazeno systémem pro měření tloušťky depozice tenkých vrstev pomocí krystalového měřiče. Vakuový systém byl vybaven novou rotační olejovou vývěvou systémem měření vakua od firmy Pfeiffer Vacuum. Původní ruční vakuové ventily nahrazeny za pneumatické, o jejich pohon se stará zabudovaný tichý bezolejový kompresor.
PP300
PP300

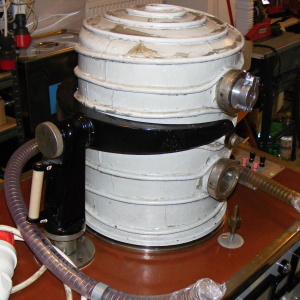

Aparatura před rekonstrukcí

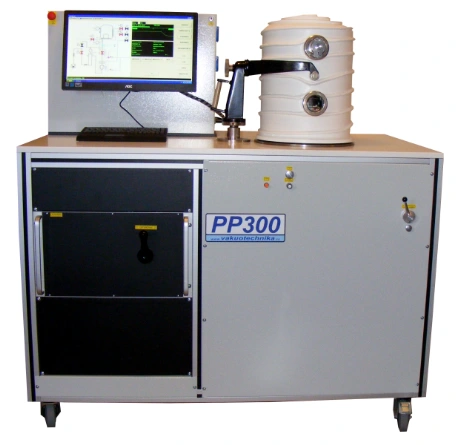

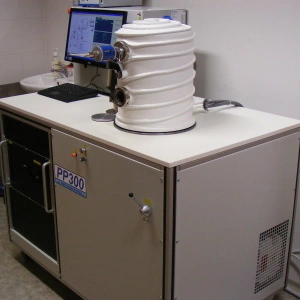

Aparatura po rekonstrukci v roce 2014
Software PP300
Hlavní obrazovka operátorského rozhraní aparatury.
